Liquid Immersion Cooling

액침냉각 솔루션

액침냉각 기술은 디지털 신기술에 필수적인 고효율 냉각 솔루션으로, 혁신적인 열 관리 원천기술을 제공합니다.

액침냉각 솔루션은 고밀도 전자 장비의 열 관리를 혁신적으로 해결합니다. 이 기술은 장비를 특수한 액체에 담가 열을 효과적으로 흡수하고 제거하며, 그 결과 장비의 성능을 높이고 신뢰성을 향상시킵니다. 액침냉각은 팬이나 냉각 장치 없이도 안정적인 열 관리를 제공하며, 소음을 최소화하고 공간 활용도를 높입니다. 이러한 특성 덕분에 데이터 센터, 서버, 전력 전자기기 등 다양한 분야에서 뛰어난 성능과 에너지 효율성을 자랑합니다. Cray-2 및 Cray T90과 같은 일부 초고밀도 슈퍼컴퓨터는 열 제거를 위해 대형 액체 냉각 열교환기를 사용하고 있습니다.
COST efficient

TCO 절감 현황

업타임 인스티튜트(Uptime Institute)는 2014년 데이터 센터 산업 조사에서 자체 보고된 데이터 센터의 평균 PUE는 1.7이라고 밝혔습니다. 자체 보고되었다는 말이 가지는 느낌처럼 스스로 만족하는 PUE*를 가진 데이터 센터에서만 보고된 수치로 다른 연구에 따르면 전 세계 대부분의 데이터 센터는 여전히 PUE 2.0을 넘는 것으로 나타났습니다. 이 말은 1kW의 IT하드웨어 장치를 구동하기 위해서는 이와 별개의 1kW의 젼력이 필요하다는 이야기입니다. 영국 가디언(The Guardian)지 등의 조사에 따르면 ICT산업이 전세계CO2 배출량의 2%에 해당하는 CO2를 배출한다고 합니다. 이는 데이터 센터가 전 세계 항공 산업과 유산한 CO2를 배출한다는 의미이며 2015년 기준 약 7억 7,100만 톤의 CO2에 해당됩니다. 전세계적으로 직면을 하게 될 환경 문제를 액침식 솔루션을 통해 해결 할 수 있는 방향으로 나아갈 수 있습니다.
냉각을 위한 OPEX 감소

-95%

냉각을 위한 OPEX 감소

-95%

IT 장치 설치 밀도 증가

X 10

CAPEX 감소

-50%

* TCO (Total Cost of Ownership)란, 특정 자산이나 시스템을 소유하고 운영하는 데 드는 모든 비용을 총합한 총소유비용 입니다.

* PUE (Power Usage Effectiveness)란, 데이터 센터에서 사용된 전체 전력량과 실제 IT 하드웨어 등의 데이터 센터의 주요 목적을 위해 사용된 전력량 비율로 표현 한 전력효율지수입니다.

데이터 센터 설비의 활용률, 시설의 노후 정도와 설계 형태, IT 하드웨어의 에너지 효율성으로 인해 PUE는 현장에서 특정한 몇 가지 변수의 영향을 받지만, 결국 이를 통해 PUE가 낮을수록 데이터 센터의 효율이 높다는 의미로 이를 측정하여 우리의 데이터 센터가 얼마나 효율적인지, 유사 다른 데이터 센터와 비교하여 어떻게 개선할 수 있는지를 파악할 수 있으며 새로운 기술을 채택하고 모범 사례를 확인하여 신규 데이터 센터 설립시 더욱 효율적인 방향을 제시하게 합니다.
​
Air-based Cooling

기존 공기 냉각 방식

Cold Aisle / Hot aisle

‘공기의 대류를 이용한 냉각’, 전세계 대부분의 데이터 센터에서 현재 채택하고 있는 가장 일반적인 냉각 방법이자 가장 비효율적인 방법 중 하나입니다. 간단한 구현 방법으로 “더 많은 전력을 소모할수록 서버실은 더욱 시원해진다.”는 원칙을 따릅니다.



냉기가 가득한 복도의 냉기들이 서버랙 입구로 공급되어 IT 하드웨어와 열교환을 통해 데워진 다음 이 데워진 공기들은 서버랙 뒷면에 위치한 뜨거운 공기가 가득한 복도로 모여져 외부로 배출되는 단순한 원리이지만 실상은 차가운 공기와 뜨거운 공기간의 끝없는 싸움이라고 할 수 있습니다. 다시 말하면 더워진 공기를 서버랙 뒷면으로 밀어내기 위해 차가운 공기는 계속해서 공급되어야하며 IT하드웨어가 더 많이 발열하면 그 만큼 더 많은 냉기를 공급해야 하는 구조입니다.​

Cold or Hot Aisle Air Containment

이 방법은 기존 차가운 복도/뜨거운 복도의 분류 방식을 벗어나 데워진 공기가 상부에 모이는 형태로 작동합니다. 뜨거운 공기와 차가운 공기가 혼합될 가능성을 물리적으로 분리하고 CARCs(Computer Room Air Coolers) 장치들을 통해 빠르게 뜨거운 공기를 상부로 밀어냅니다.

사실, 이 방법은 꽤 잘 작동하고 뜨거운 공기들이 한 곳에 모이는 문제를 상당히 줄여줍니다. 하지만 여전히 냉각 공기의 흐름과 압력에 대한 제어가 필요하고 실제 냉각이 필요하지 않은 영역을 냉각 또는 가열하게 된다는 문제를 가지고 있습니다. ​

In-Rack Heat Extraction

이름과 같이 더워진 공기가 외부로 방출되지 않고 서버랙 내부에서 냉각되어지는 방법입니다. IT하드웨어에만 집중하여 냉기를 공급할 수 있고 서버실 자체는 사용자에게 쾌적한 공간을 제공할 수있다는 장점이 있지만, 단점은 여전히 1개의 랙에 설치 가능한 IT 하드웨어의 밀도를 높일 수 없다는 것이고 복잡한 구조의 랙으로 인한 비용과 관리에 어려움이 있다는 것입니다.

New Liquid Immersion Cooling

새로운 액침 냉각 방식

Water Cooled Rack

and Servers

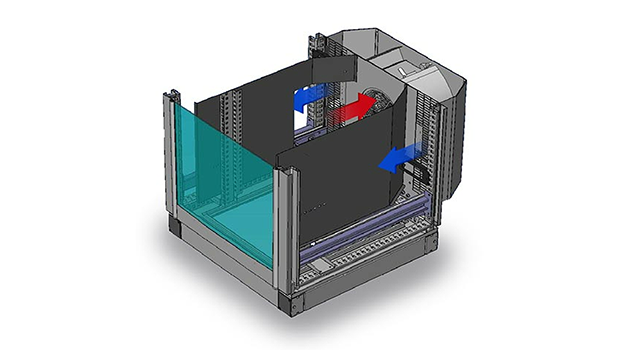

물은 많은 기계 및 산업 분야에서 냉각을 목적으로 널리 사용되고 있습니다. 하지만 데이터 센터에 설치된 IT하드웨어가 직접 물에 노출된다면 어떻게 될까요?​ IT하드웨어를 직접 냉각수에 노출 시킨다면 굉장히 좋지 않은 재해를 경험 할 수 있습니다. 그래서 현재 시장에서는 냉각수를 이용한 방법을 서버실에 적용하기 위해 IT하드웨어와 냉각수를 격벽 등을 이용하여 분리한 간접 냉각 방식을 채택하여 사용하고 있습니다.

Liquid Immersion

Cooling

액체 침수 냉각(액침 냉각)은 비전도성 액체가 IT하드웨어 구성 장치들에 직접적으로 접촉하여 열을 제거하는 것을 의미합니다. 이를 통해 모인 열에너지는 서버실에 흐르는 냉각수와 열 교환되고 다시 외부로 보내어지는 구조를 가집니다. 기존 CARCs(Computer Room Air Coolers) 장치를 사용하는 것보다 수백배 더 효율적인 방법으로 데이터 센터에 적용시 전례 없는 우수한 PUE 값을 구현할 수 있습니다.
Discover the Power of Immersion Cooling

다양한 액침냉각 방식을 만나보세요.

Single phase example

Single-phase Immersion Cooling

싱글 페이즈 액침 냉각 방식

싱글 페이즈 액침 냉각(Single-phase Immersion Cooling)은 냉각 액체의 상태가 변하지 않고 끓거나 얼지 않으며 항상 액체 형태를 유지합니다. IT하드웨어의 발열을 냉각 액체가 전달 받아 온도가 높아지면 순환하는 냉각수에게 전달하는 방식으로 더워진 냉각 액체를 식히기 위해 냉각수가 회전하는 구조를 가지며 냉각 액체의 증발에 의한 손실이 거의 또는 전혀 없기 때문에 “개방형 수조” 형태를 사용합니다.
Two-phase Immersion Cooling

투 페이즈 액침 냉각 방식

투 페이즈 액침 냉각(Two-phase Immersion Cooling, 증발 냉각 또는 플로우 보일링이)방식은 냉각 액체가 끓기 때문에 액체와 기체 상태가 존재합니다. 이 시스템은 유체의 상태를 변경하는 데 필요한 열(열에너지)인 ‘잠열’로 알려진 개념을 활용하여 냉각합니다. 작동 유체는 상이 변하는 온도에서만 기화를 통해 냉각되므로 끓는 점(포화온도)를 유지합니다. IT하드웨어에서 발생한 열은 냉각 액체를 끓여 기화하고 기화된 냉객 매체는 포화온도 보다 낮게 설정된 응축기(상부 덮개 형태)와 접촉하여 다시 액체 상태로 아래로 떨어지는 구조를 지속적으로 반복합니다. 비가 내리는 형식과 유사합니다. 이러한 원리로 “반개방형 수조”가 필요하면 작동중 기화에 의한 냉각 액체의 손실이 있을 수 있고 밀봉된 구조를 가지게 됩니다.

Two pahse iagram example

* 이 두 가지 방식은 데이터 센터와 같은 고성능 환경에서 열 관리를 최적화하기 위해 사용되며, 각각의 특성에 따라 적합한 적용 사례가 다를 수 있습니다.

Business Point

최첨단 액침냉각 기술로 고객과 함께 내일을 준비합니다.

최고의 효율

에너지 효율성을 높이고, 운영 비용을 절감합니다.

안정적 성능

시스템 과열 문제를 예방하여 안정적인 운영을 보장합니다.

조용한 공간

소음을 줄이고, 공간의 활용도를 높입니다.

환경을 위한 기술

환경을 생각한 기술로, 지속 가능한 미래를 만듭니다.
Applicable Industries

적용 가능 산업

Data Centers
High-Performance Computing
EV
