Data center Liquid-cooling
데이터센터 액침 냉각 솔루션
고효율 데이터센터 냉각을 위한
리퀴드 쿨링 기술
데이터센터 리퀴드 쿨링은 고성능 서버와 IT 장비의 과열 문제를 해결하기 위한 필수 기술입니다. 이 냉각 방식은 액체를 사용하여 열을 효율적으로 제거하며, 공기 냉각보다 높은 열 전달 효율과 에너지 절감을 제공합니다. 논-드립 설계와 초정밀 연결 기술은 냉각액 유출 및 공기 유입을 방지하여 시스템의 안정성을 높이고 유지 보수를 간소화합니다. 또한, 먼지와 이물질로부터 냉각 시스템을 보호하는 구조를 통해 데이터센터의 신뢰성과 수명을 향상시킵니다. 리퀴드 쿨링은 데이터센터의 지속 가능한 운영과 에너지 효율성을 보장하는 최적의 솔루션입니다.
Hyperscale Datacenter In Row CDU & Immersion Cooling Systems
하이퍼스케일 데이터센터 인로우 CDU 및 침수 냉각 시스템
In-Rack / In Row Liquid Cooling System
랙 / 행 리퀴드 쿨링 시스템
서버 랙 내부에 직접 설치되어 랙 단위로 열을 관리하고 냉각하는 시스템과 데이터센터의 서버 열(행) 사이에 냉각 장치를 배치하여 인접한 여러 랙의 열을 효율적으로 제거하는 시스템이 있습니다. 이 두 시스템은 데이터센터의 리퀴드 쿨링 전략에서 각각의 설계와 배치 방식에 따라 사용되며, 고밀도 서버 환경에서 발열 관리를 최적화하는 데 중요한 역할을 합니다.
| Item | Specification |
|---|---|
| Cold plates | 25-55℃ |
| Manifolds | 32-48 pairs |
| CDU | 80kW -120kW @32℃ (18-32℃) |
| mPUE | <1.2 / PUE: < 1.3 |
| Item | Specification |
|---|---|
| Per rack | 30-40kW(cloud) / 60-80kW(HPC) |
| CDU | 800kW – 1500kW@32℃ |
| mPUE | <1.2 / PUE: < 1.3 |
| – | – |
Single Phase ―
POC 4U7kW
Single Phase ― C
DU + TANK 60kW – 90kW 25U
Single Phase ―
TANK
100 ~ 200kW 40U
Two Phase ―
TANK
2kW ~ 60kW
Two Phase Immersion Cooling System
Two-Phase 액침 냉각 시스템
AI Server High Efficiency Cooling Solution
AI 서버 고효율 냉각 솔루션
침수 냉각을 위한 자동화 로봇 박스 시스템
- 액체 냉각 순환 기술은 소음과 팬 전력 소비를 줄입니다.
- 수냉 배관 누수 문제를 제거합니다.
- 독립적인 장비 확장 또는 유지 보수의 편리성을 제공하며,높은 공간 효율 비율을 자랑합니다.
- 운영 영역에서 액체 누출을 방지합니다.
- 액체 회수 및 순환 냉각 기능이 장착되어 있습니다.
SEMI S2 certification compliant
투-페이즈 침수 냉각 탱크
- 냉각 용량 : 55kW (공장 수돗물 시스템 압력)
- 밀폐 용량 : 압력 저항 ±8kPa
- 서버 지원 : 19 OU/SET (다양한 OU와 호환)
- 통신 연결 : 4개의 스위치, 38개의 I/O 보드
- 내진 성능 : 고객 인증 표준에 준수

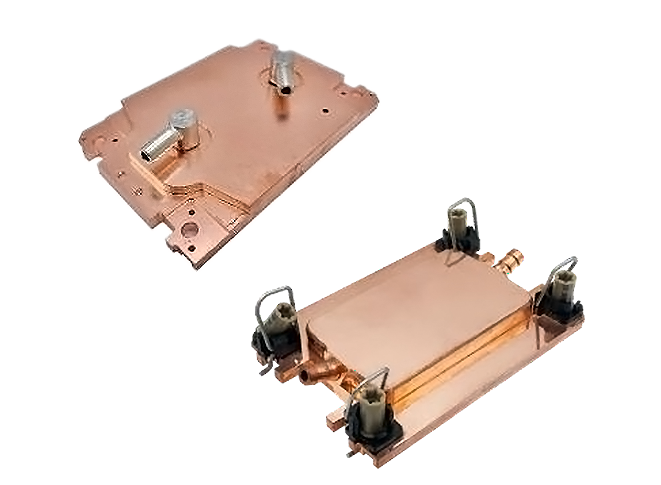

Liquid Cooling Cold Plate
액침 냉각 콜드 플레이트
Immersion Cooling Heatsink & Boiler
액침 냉각 히트싱크 & 보일러
Heatsink for Single Phase
전자 장치의 열 관리를 위한 핀 구조를 가지고 있습니다. 고열전도성 금속으로 제작되어 열 방출 효율이 높으며, 팬과 함께 사용하면 냉각 성능이 더욱 향상됩니다.
나사와 클립 고정 방식으로 설계되어 설치가 간편합니다. 서버, CPU, GPU와 같은 전자 장치의 열 관리에 주로 사용됩니다. 간단하고 비용 효율적인 냉각 솔루션을 제공합니다.
Boiler for Two Phase
발열 장치의 열을 흡수해 액체를 증발시키는 역할을 합니다. 구리 재질과 내부 미세 구조(핀 또는 채널)를 통해 열전달 효율을 극대화합니다.
설계는 다양한 형태로, 고성능 서버, 전력 모듈 등 고발열 장치에 사용됩니다. Two Phase Cooling의 핵심 구성요소로, 효율적이고 안정적인 열 관리를 제공합니다.
Two Phase Immersion Cooling System
퍼플루오로카본 쿨런트
퍼플루오로카본 냉각제는 열 전달 유체 · 전기 절연 매체 · 세척 용매 · 전기 접점 클리너 · 플루오로폴리머 운반 용매 등 다양한 용도로 사용 가능합니다.
특징
- 우수한 열 전도율
- 안전성 : 발화점 없음 · 비 가연성 액체
- 화학적 안정성
- 대부분의 소재와 호환 가능
- 친환경적
| Unit | FC18P | TM-3283 | FC175 | FC315 | |
|---|---|---|---|---|---|
| Phase (상) |
– | Two-phase | Single-phase | Single-phase | Single-phase |
| Boiling Point (끓는점) |
℃ | 46 | 112 | 110 | 160 |
| Freezing Point (어는점) |
℃ | -80 | -37 | -109 | -59 |
| Saturated Vapor Pressure (25℃) (포화 증기압) |
kPa | 36 | 2.43 | 3.5 | 4 |
| Liquid Density (액체 밀도) |
Kg/㎥ | 1.61 | 1.82 | 1.83 | 1.806 |
| Expansion Coefficient (팽창 계수) |
K-1 | 0.00001 | 0.00138 | 0.0014 | 0.00118 |
| Heat of Vaporization (증발열) |
J/g | 96.19 | 92 | 82.05 | – |
| Kinematic Viscosity (운동 점도) |
cSt | 0.373 | 1.355 | 1.353 | 1.216 |
| ODP (오존층 파괴 지수) |
– | 0 | 0 | 0 | 0 |
| GWP (지구온난화 지수) |
– | 20 | 120 | 120 | 180 |
